Profilaufbau von U-Profilen

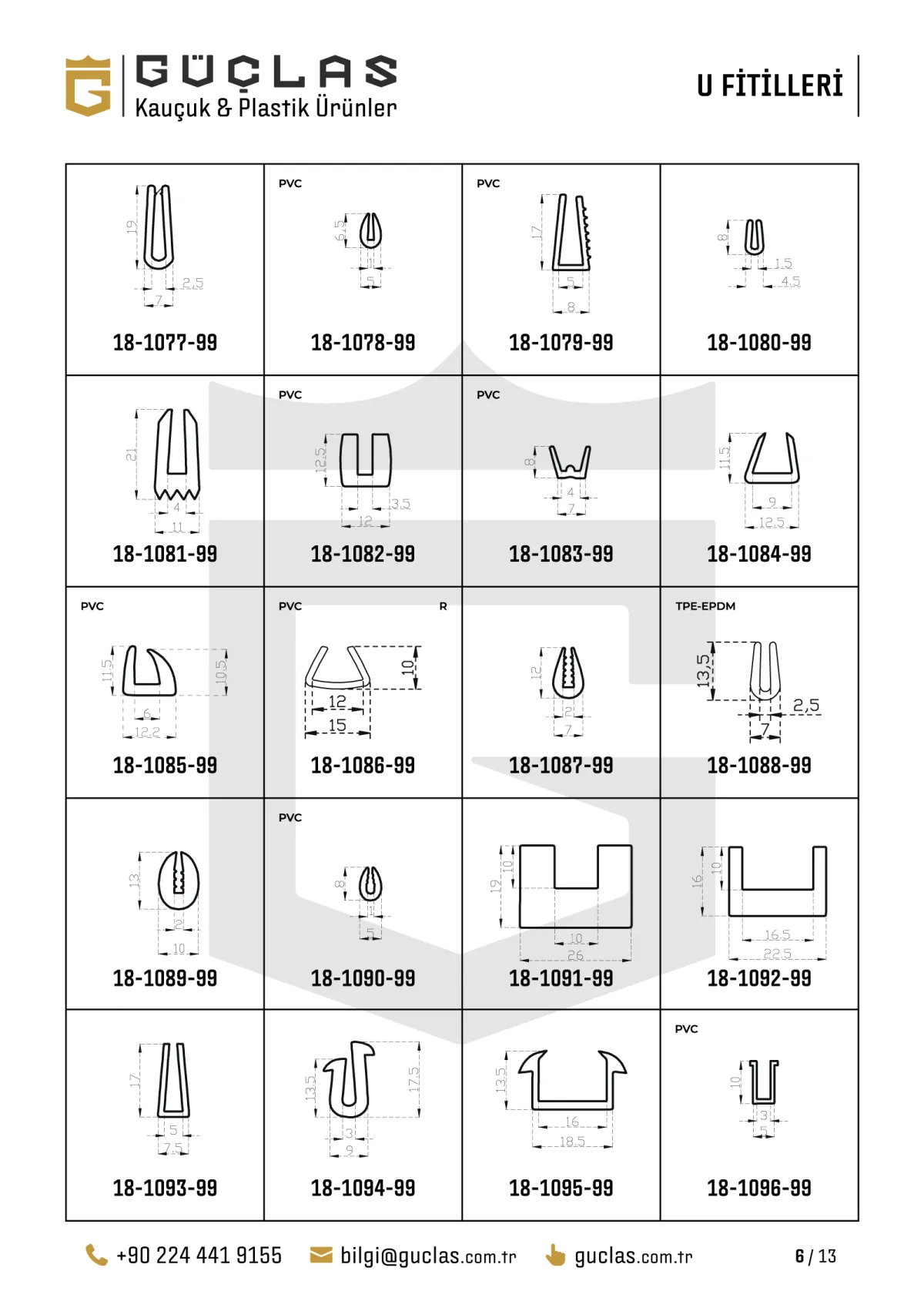

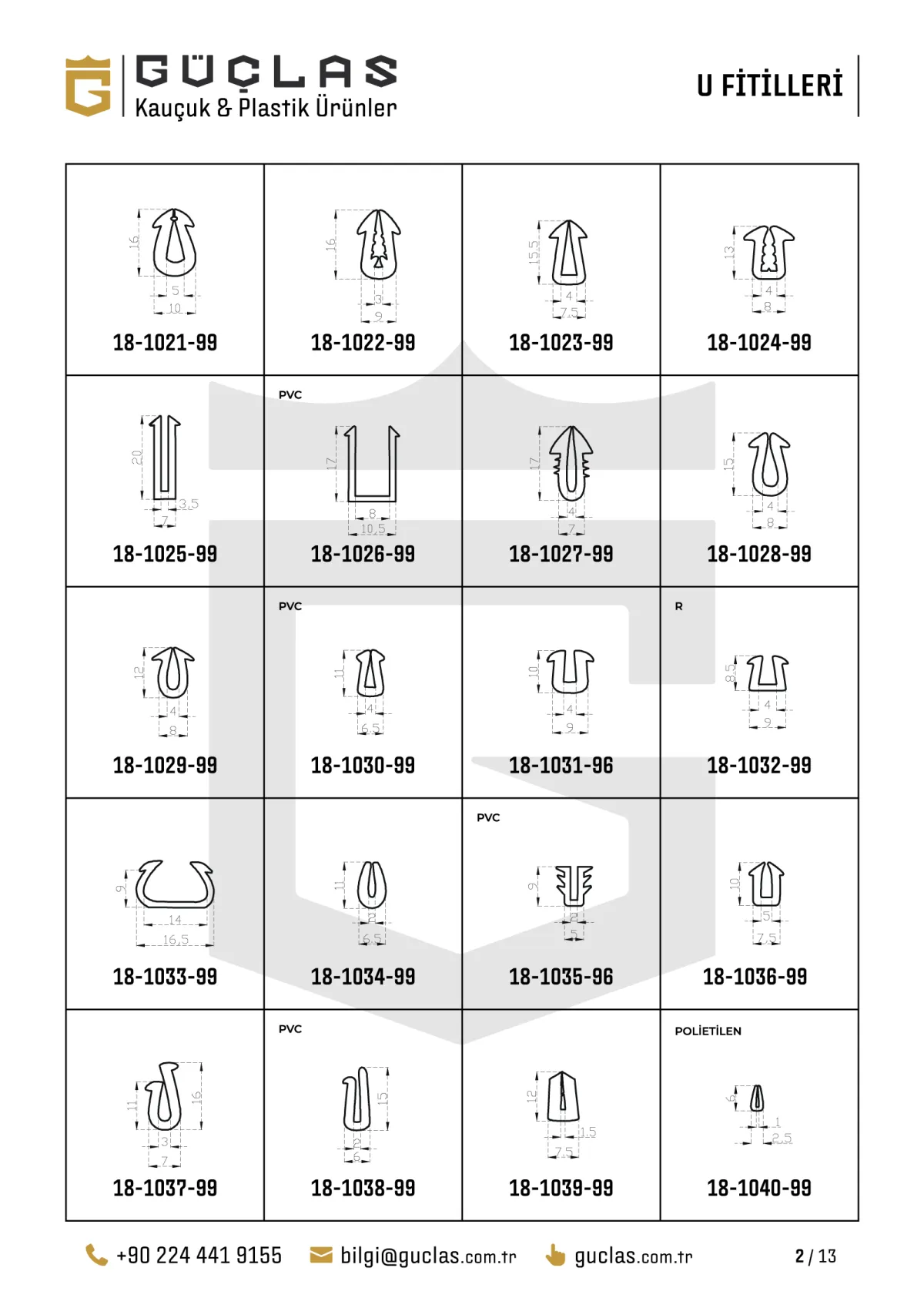

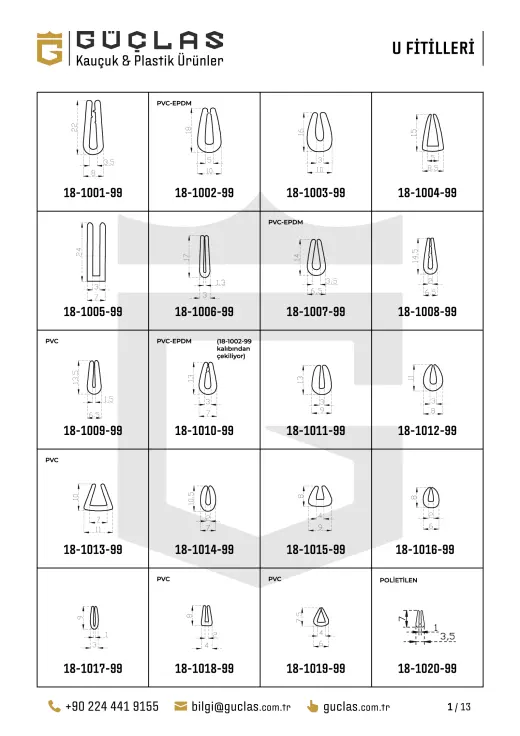

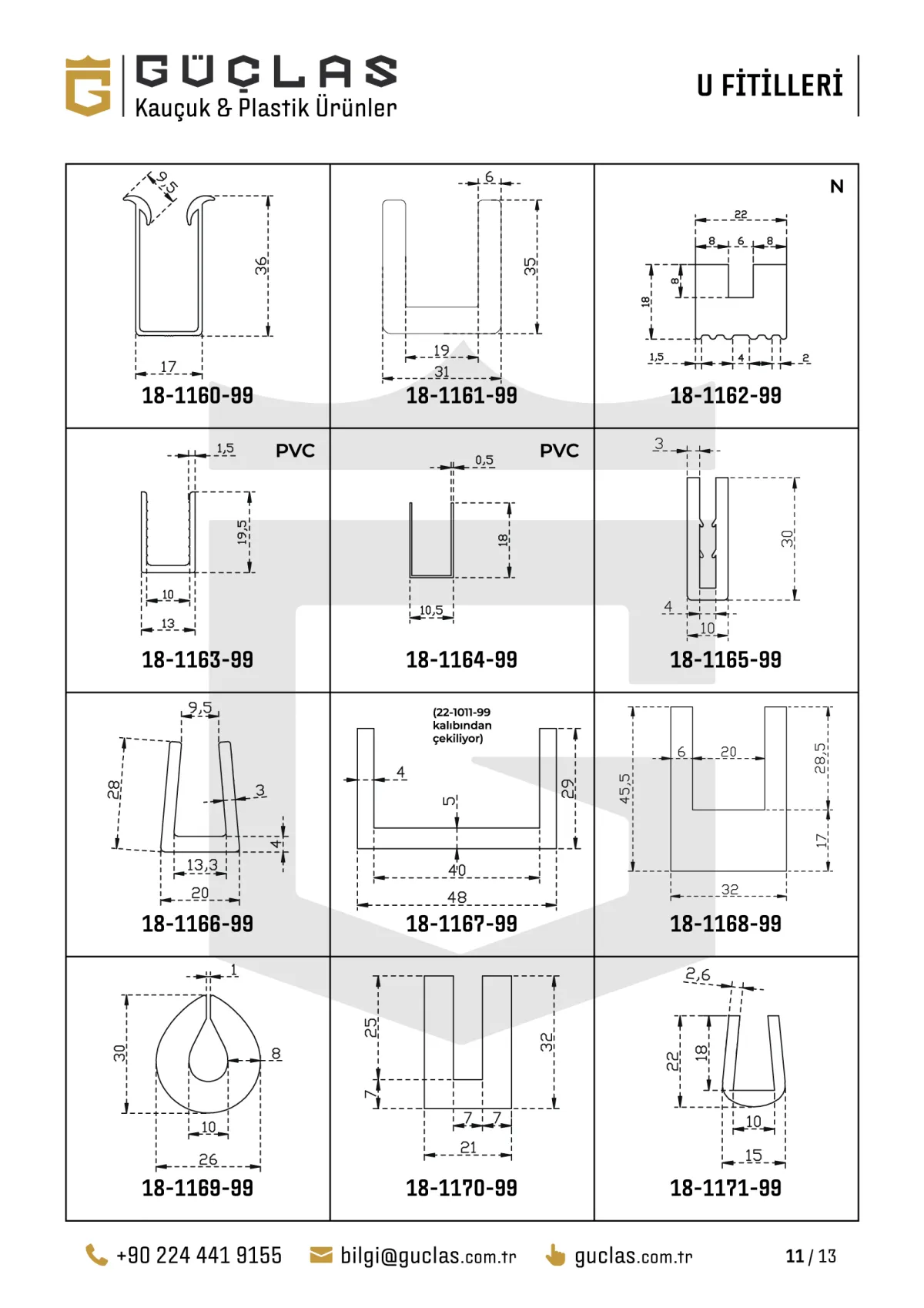

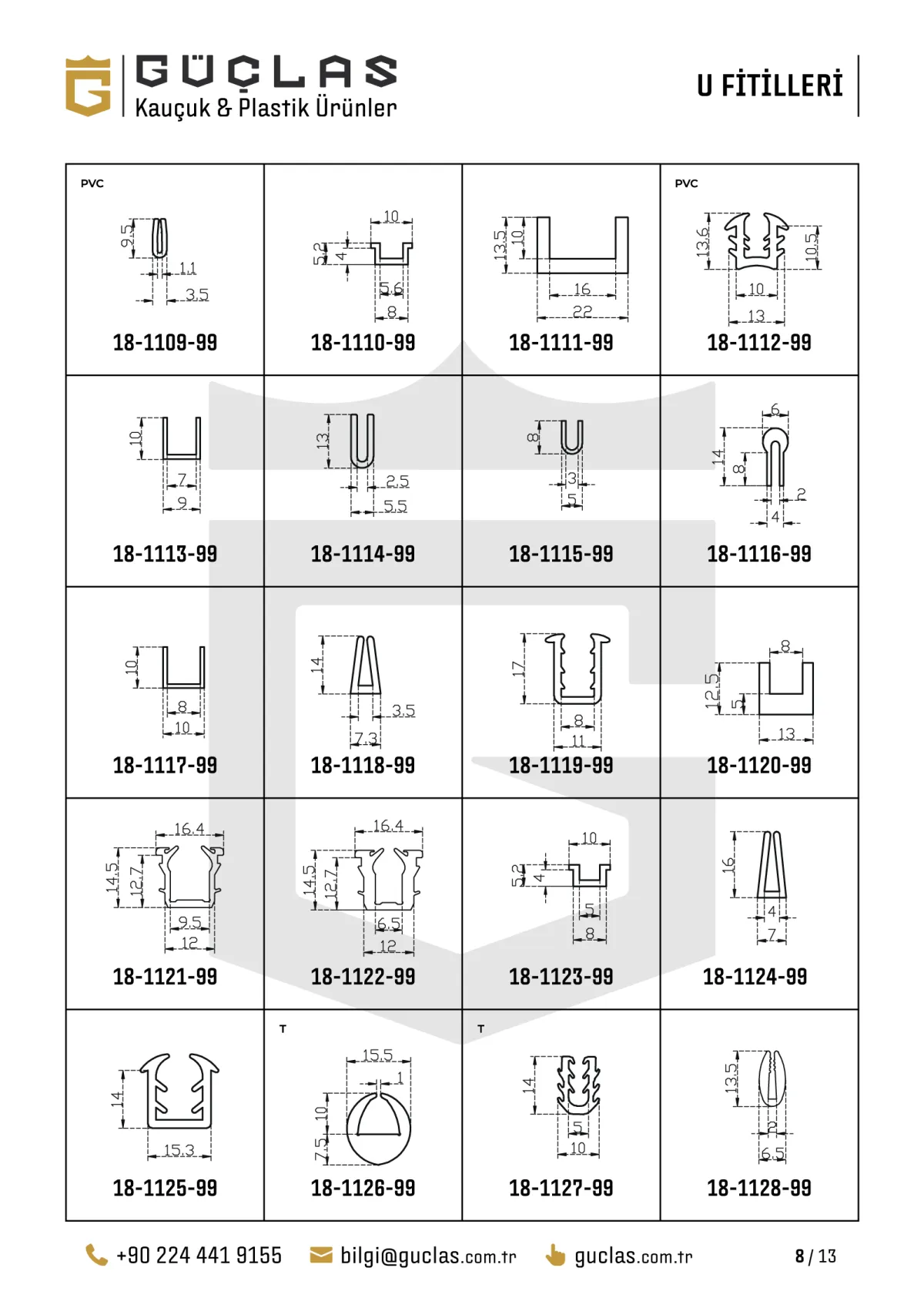

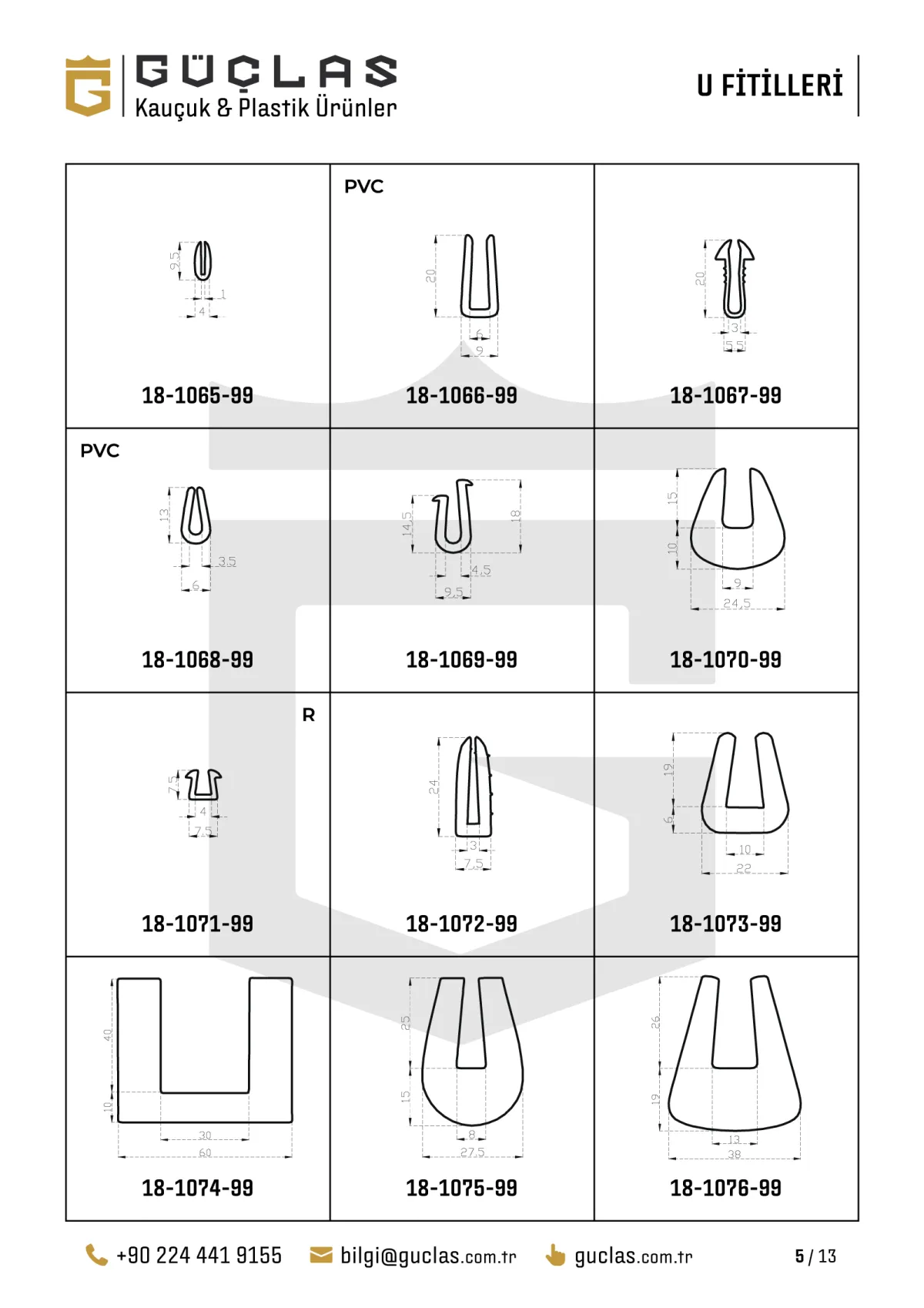

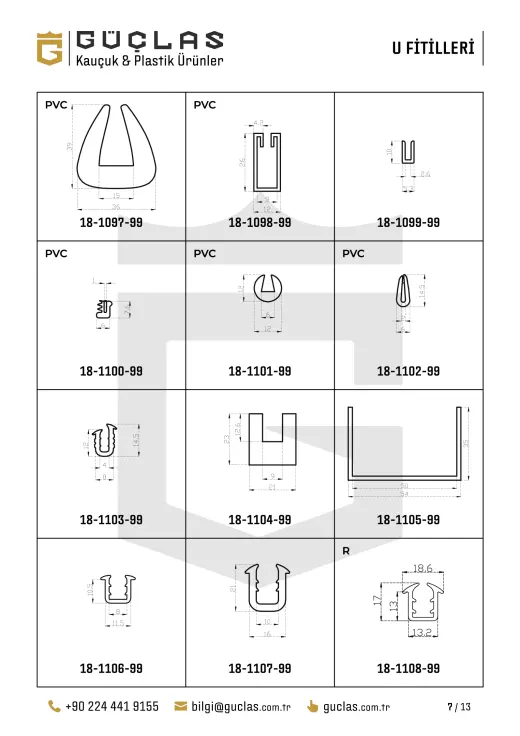

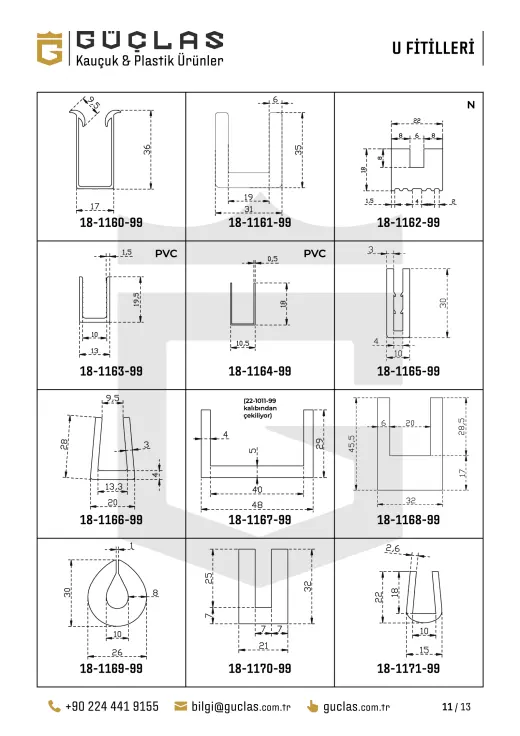

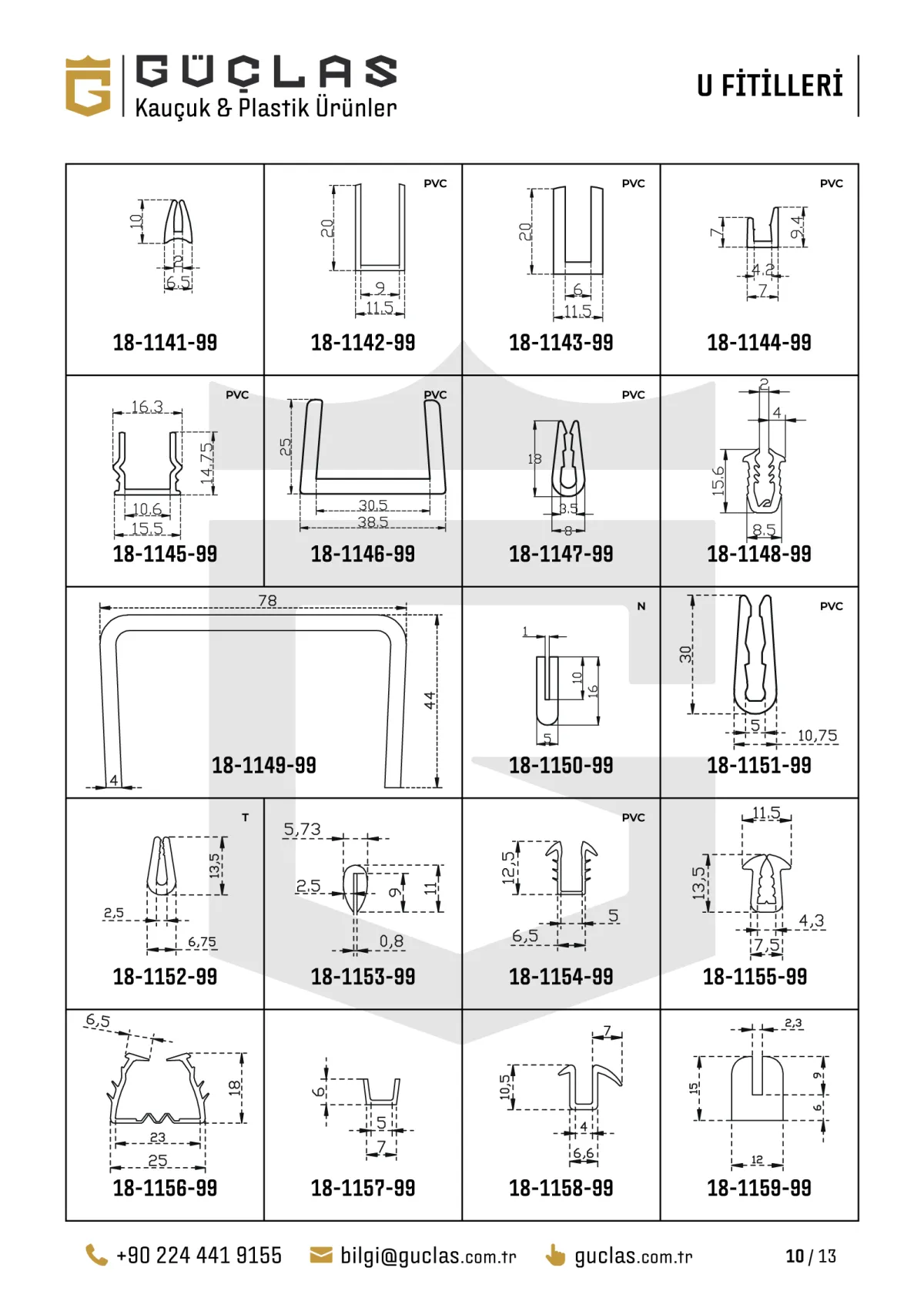

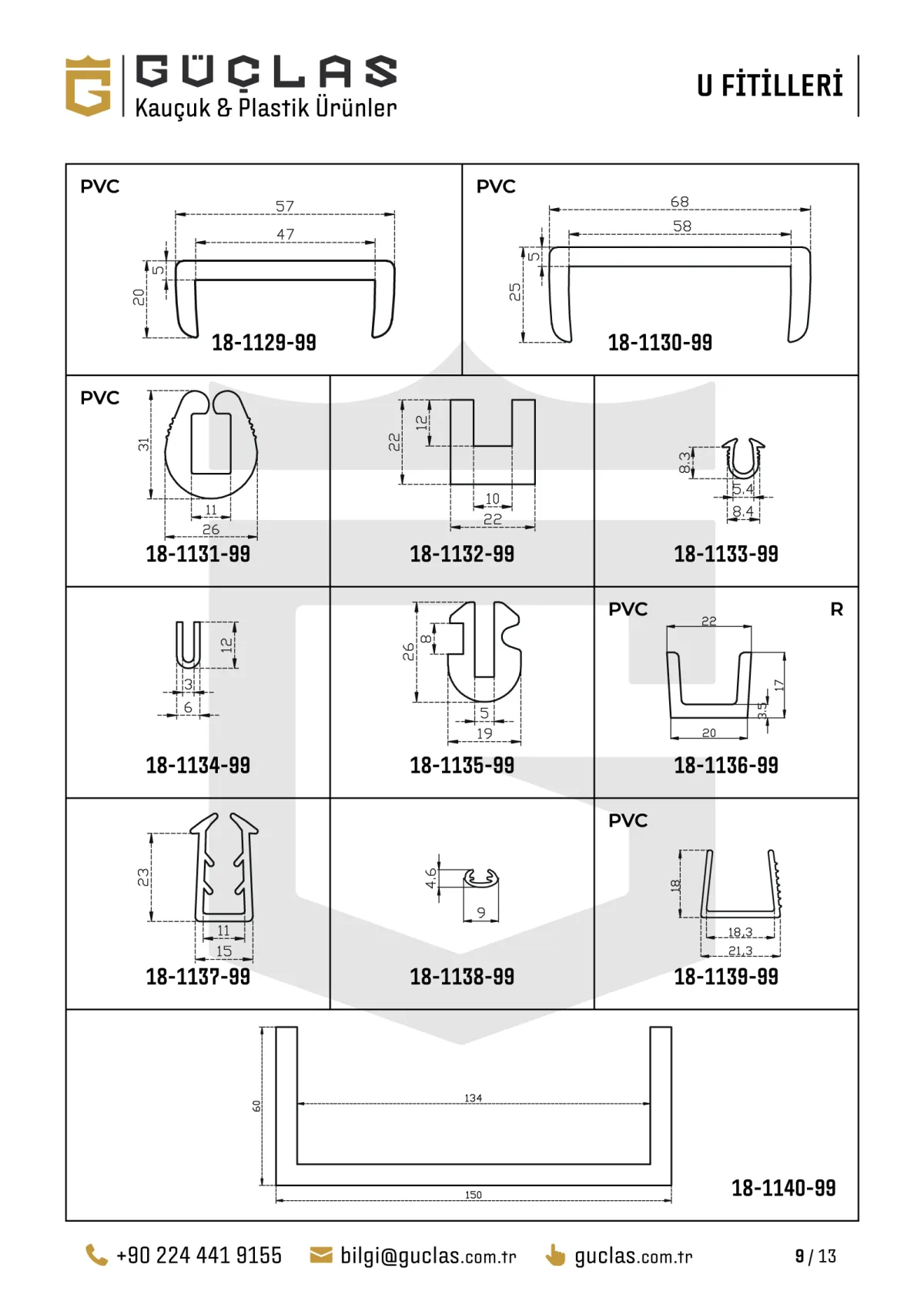

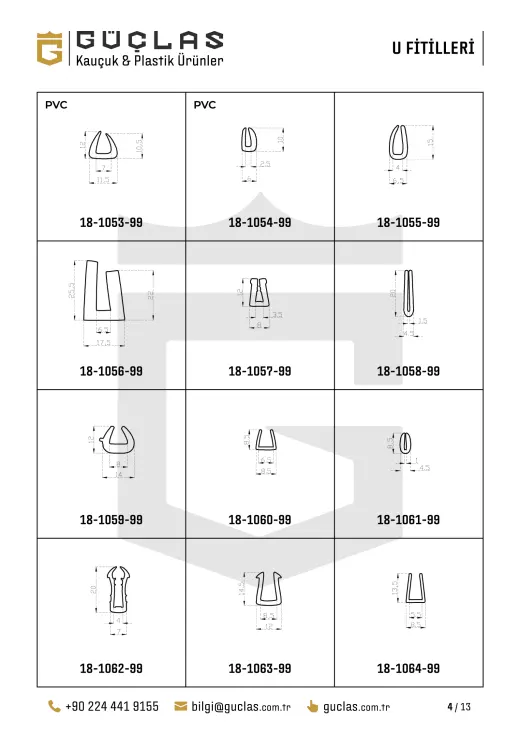

U-Profile zeichnen sich durch offene Kanalquerschnitte aus, die eine Kante von beiden Seiten umschließen. Die Güçlas-Katalogzeichnungen zeigen unterschiedliche Kanalbreiten, Profilhöhen und Wandformen. In der ersten Katalogabbildung finden sich Beispiele, die als PVC, PVC–EPDM und Polyethylen gekennzeichnet sind; die Werkstoffangabe sollte jeweils anhand der gewählten Artikelnummer beurteilt werden.
Einsatzbereiche
Betrachten Sie bei der Auswahl eines U-Profils für Blech-, Glas- oder Paneelkanten die Kantendicke und die Kanalform des Profils gemeinsam. Die Höhe des umschließenden Teils und die Außenbreite sollten mit dem verfügbaren Bauraum verglichen werden. Ähnlich aussehende Querschnitte im Katalog können unterschiedliche Maße haben.
Worauf ist bei der Auswahl eines U-Profils zu achten?
Prüfen Sie bei der Auswahl eines Kantenschutzprofils für Blechkanten zunächst die Blechdicke und vergleichen Sie anschließend Kanalöffnung, Kanaltiefe und Außenmaße der Zeichnung. Gehen Sie bei Glas- und Paneelkanten genauso vor. So ist beispielsweise die Nummer 18-1002-99 in der ersten Abbildung als PVC–EPDM gekennzeichnet. Beurteilen Sie die U-Profil-Varianten nicht nur nach dem Produktnamen, sondern nach der Werkstoffangabe und der Querschnittszeichnung der jeweiligen Nummer. Zur Vorbereitung der Maße hilft Ihnen unser Leitfaden zur Maßaufnahme von Dichtungsprofilen.
Weitere auf Blechkanten aufsteckbare Querschnitte finden Sie unter Klemmprofile mit Metalleinlage, Querschnitte für Glasverbindungen auf der Seite Scheibendichtungen.
Für Ihre Produktanfrage können Sie uns Katalognummer, Einsatzort und benötigte Menge über unsere Kontaktseite mitteilen. Weitere Querschnitte finden Sie im Bereich Produkte, allgemeine Informationen zu den Werkstoffen auf der Seite Technische Informationen. Alle Produktgruppen auf einen Blick bietet Ihnen der Güçlas Produktkatalog.
